Wafel indofosforowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | zmkj |
| Numer modelu | Ge-001 |

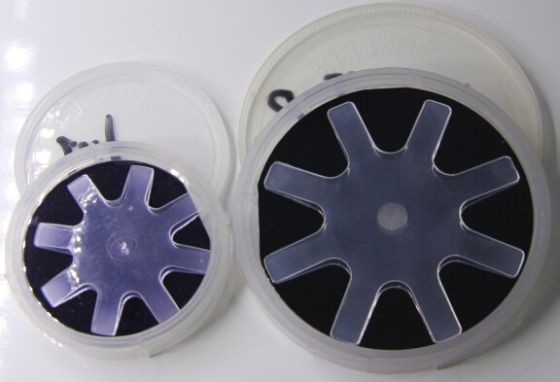

4-calowe, 6-calowe, pojedyncze kryształy germanu, podłoża Ge Wafle, dostosowana soczewka optyczna Ge
Podłoża germanowe
Zastosowanie: płytka germanowa stosowana do produkcji przyrządów półprzewodnikowych, optycznego urządzenia podczerwieni, materiału tonącego ogniwa słonecznego.
| Główne warunki dotyczące nieruchomości | ||
| Metoda produkcji | Metoda Czochralskiego (CZ) | |
| Struktura krystaliczna | Sześcian | |
| Stała krata | a = 5,65754Å | |
| Gęstość | 5,323 g / cm3 | |
| Temperatura topnienia | 937,4 ℃ | |
| Materiał domieszkowany | Żaden z domieszkami ani z dodatkiem Sb | Domieszkowane indem lub galem |
| Rodzaj | / N | P. |
| Oporność | > 35Ωcm0,05Ωcm | 0,05 ~ 0,1 Ωcm |
| EPD | <4 × 103⁄cm2 <4 × 103⁄cm2 | <4 × 103⁄cm2 |
| Rozmiar | 10x3,10x5,10x10,15x15, 20x15,20x20, |
| średnica 2 ”x 0,33 mm średnica 2” x 0,43 mm15x15 mm | |
| Grubość | 0,5 mm, 1,0 mm |
| Polerowanie | Pojedyncza lub podwójna twarz |
| Orientacja | <100>, <110>, <111>, ± 0,5º |
| Dokładność kierunkowa twarzy kryształu | ± 0,5 ° |
| Dokładność kierunkowa krawędzi | 2 ° (specjalne zamówienie można dostosować poniżej 1 °) |
| Dokładność kierunkowa ścinania ukosu | Dostosowane na specjalne zamówienie, kierunek krawędzi procesu według specjalnego kąta (nachylenie 1 ° -45 °) wafla |
| Ra: | ≤5Å (5 µm × 5 µm) |
| Pakiet | Worek do czyszczenia klasy 100, pokój do czyszczenia super klasy 1000 |
4-calowe 6-calowe podłoża germanowe VGF typu N, wafle, dostosowana soczewka optyczna Ge
German (Ge) jest preferowanym materiałem soczewki i okienka do wysokowydajnych systemów obrazowania w podczerwieni w paśmie długości fali 8–12 um.Wysoki współczynnik załamania światła sprawia, że Ge idealnie nadaje się do systemów obrazowania o małej mocy ze względu na minimalną krzywiznę powierzchni.Aberracja chromatyczna jest niewielka, co często eliminuje potrzebę korekcji.
Najczęściej do soczewek i okien w systemach IR pracujących w zakresie 2 um - 12 um stosuje się german.Jego transmisja jest bardzo wrażliwa na temperaturę i staje się nieprzezroczysta w pobliżu 100 ° C.Środowisko nie stwarza problemów, ponieważ german jest obojętny, wytrzymały mechanicznie i dość twardy.
German to materiał o wysokim indeksie, który jest używany do produkcji pryzmatów z osłabionym całkowitym odbiciem (ATR) do spektroskopii.Jego współczynnik załamania światła jest taki, że german jest skutecznym naturalnym 50% rozdzielaczem wiązki bez konieczności stosowania powłok.Jest również szeroko stosowany jako substrat do produkcji filtrów optycznych.German pokrywa całe pasmo termiczne 8-14 mikronów i jest stosowany w systemach soczewek do obrazowania termicznego.Może być pokryty antyrefleksem (AR) diamentem, co daje niezwykle mocny przedni układ optyczny.
Zastosowanie jako okno, soczewka, dzielnik wiązki, pryzmat ATR lub filtr w spektrometrach i termowizji.
możemy dostarczyć 6-calowe ogniwo słoneczne metodą VGF "zero dyslokacji" z przedsiębiorstwem z germanu.Produkty są szeroko stosowane w kosmicznych satelitarnych ogniwach słonecznych o dużej mocy, uav na dużych wysokościach, skoncentrowanej na ziemi elektrowni słonecznej (średnia wydajność konwersji fotoelektrycznej CPV jest dwukrotnie większa niż krzemowa elektrownia słoneczna, podłoże LED o bardzo wysokiej jasności używane w samochodzie. Fabryka z powodzeniem opracowała 8-calowe słoneczne podłoże germanowe o światowym poziomie wiodącym, które położy podwaliny pod przyszłą ekspansję rynkową.
Ge wafel:
| Metoda wzrostu | VGF | |
| Domieszka | typ p: Ga | Typ n: As |
| Kształt wafla | Okrągły (ŚR: 2 '', 3 '', 4 '', 6 ") | |
| Orientacja powierzchni * | (100) ± 0,5 ° | |
| * Inne orientacje mogą być dostępne na życzenie | ||
| Oporność (Ω.cm) | Jako wymagane | |
| Gęstość skoku wytrawiania (cm2) | ≤ 300 | |
| Grubość (µm) | 175 ± 25 (lub w razie potrzeby) | |
| TTV [P / P] (µm) | ≤ 10 | |
| WARP (µm) | ≤ 15 | |
| IF ** (mm) | 32,5 ± 1 | |
| ** W razie potrzeby klienta | ||
| Powierzchnia przednia strona polerowana | E / E, P / E, P / G | |
| Funkcja produktów dla soczewki optycznej Ge | |||
| Aplikacje: | soczewka optyczna na podczerwień | Chłonność | ≤0,03 |
| średnica (mm): | 12 mm-380 mm | Moduł zerwania | ≥75 |
| długość (mm): | dostosowane | Twardość (kg / cm2): | 800 |
| odporność: | 1-50Ω, ≥50Ω | Gęstość (g / cm3): | 5.33 |
| : | 10% | Moduł Younga (Gpa): | 103 |
| orientacja: | 111 | Współczynnik Poissona: | 0,28 |
|
orientacja poza: |
0,5º | Przewodność cieplna (Wm-1k-1): | 59 |
| rodzaj: | Typ N. | rozszerzalność cieplna | 6.1 |
| współczynnik załamania światła (10 µm): | 4.0026 | Ciepło właściwe Cal / (gk): | 0,074 |
| <1 × 10ˉ4 | Temperatura topnienia (℃): | 937 | |
|
współczynnik współczynnika załamania światła (10,6 µm, 10ˉ6 / ℃ - 1): |
400 | Stała dielektryczna |przenikalność: 16 | 16 |
| Gotowe produkty do okien optycznych |
| SL.Nr | Specyfikacje materiałów: | |
| 1 | Postać krystaliczna: | Polikrystaliczny |
| 2 | Typ przewodności: | typ n |
| 3 | Współczynnik absorpcji przy 25 ° C | 0,035 cm-1 maks. Przy 10,6 µm |
| 4 | Typowa rezystywność: | 3-40 omów-cm |
| 5 | rozmiar | dia1-150mmxthickness0,5-20mm |
| 6 | Twardość Mohsa: | 6.3 |
| 7 | Zawartość tlenu : | <0,03 ppm |
| 8 | Otwory i wtrącenia: | <0,05 mm |
| 9 | powierzchnia | docierane / 1sp / 2sp |
| 10 | S / D | 40 / 20,20 / 10,60 / 40,80 / 50 |
FAQ:
P: Jakie jest Twoje MOQ?
Odp.: (1) W przypadku zapasów MOQ wynosi 3 sztuki.
(2) W przypadku produktów niestandardowych MOQ wynosi 25 sztuk.
P: jaki jest czas dostawy?
Odp .: (1) W przypadku produktów standardowych
W przypadku stanów magazynowych: dostawa trwa 5 dni roboczych od złożenia zamówienia.
W przypadku produktów niestandardowych: dostawa następuje po 2 lub 3 tygodniach od złożenia zamówienia.
(2) W przypadku produktów o specjalnych kształtach dostawa trwa 4 tygodnie robocze od złożenia zamówienia.
P: jaki jest sposób wysyłki i koszt?
Odp.: (1) Akceptujemy DHL, Fedex, EMS itp. Przez 100 ％ z góry przed dostawą.
(2) Jeśli masz własne konto ekspresowe, to świetnie, a jeśli nie, pomożemy Ci je wysłać.
Fracht to jan zgodnie z rzeczywistym rozliczeniem.
P: Czy mogę dostosować produkty do moich potrzeb?
Odp.: Tak, możemy dostosować materiał, specyfikacje komponentów optycznych
w oparciu o Twoje potrzeby.
