Powierzchnia o wysokiej refrakcji DSP GE Germanium Wafel

Miejsce pochodzenia CHINY
Nazwa handlowa zmkj
Numer modelu Ge-optyczne
Minimalne zamówienie 3 szt
Cena by case
Szczegóły pakowania etui na jeden wafel
Czas dostawy 1-4 tygodni
Możliwość Supply 1000 sztuk / miesiąc
Szczegóły Produktu
Materiały Ge monokryształ przemysł podłoża półprzewodnikowe (urządzenie, optyczne)
kolor czarny średnica 0,5 ~ 150 mm
powierzchnia DSP grubość 0.1-100mm
High Light

Wafel z germanu powierzchniowego DSP

,

wafelek z germanu o wysokiej refrakcji

,

wafel z powierzchnią DSP ge

Zostaw wiadomość
opis produktu

2-calowe 4-calowe 6-calowe wafle typu N typu P z domieszkowanym pojedynczym kryształem germanu,

Płytki optyczne z pojedynczym kryształem germanu



Ge wafel / okno Ge



German (Ge) jest preferowanym materiałem na soczewki i okna dla wysokowydajnych systemów obrazowania w podczerwieni w paśmie długości fali 8-12 μm.Wysoki współczynnik załamania światła sprawia, że ​​Ge idealnie nadaje się do systemów obrazowania o małej mocy ze względu na minimalną krzywiznę powierzchni.Aberracja chromatyczna jest niewielka, co często eliminuje potrzebę korekty.

Właściwości ogólne
Ogólna struktura właściwości
Sześcienny, a = 5,6754 Å
Gęstość: 5,765 g/cm3
Temperatura topnienia: 937,4 oC
Przewodność cieplna: 640
Technologia wzrostu kryształów
Czochralski

Dostępny doping
Niedomieszkowany
Sb Doping
Doping w lub Ga
Typ przewodzący
/
n
P
Rezystywność, cm-1
>35
< 0,05
0,05 - 0,1
EPD
< 4x10^3/cm2
< 4x10^3/cm2
< 4x10^3/cm2

Gatunki kryształów i zastosowanie
(proszę określić przy składaniu zamówienia) Klasa elektroniczna
Używany do diod i tranzystorów
Klasa podczerwieni
Używany do okna optycznego IR
Klasa komórki
Używany do podłoży ogniw słonecznych

Standardowe specyfikacje kryształów Ge i wafli
Orientacja kryształu
<111>,<100> i <110> ± 0.5° lub orientacja niestandardowa
Kryształowa bule jak dorosła
Średnica 1 "~ 5" x długość 200 mm
Standardowe puste jak cięcie
1"x 0.5mm
2"x0.6mm
4"x0,7mm
5 "i 6" x 0,8 mm
Standardowy polerowany wafel (jedna/dwie strony polerowane)
1"x 0,30 mm
2"x0,5mm
4"x0,5mm
5 "i 6" x 0,6 mm



German jest również najczęściej stosowany do soczewek i okien w systemach IR działających w zakresie 2 um - 12 um.Jego transmisja jest bardzo wrażliwa na temperaturę, stając się nieprzezroczysta w okolicach 100°C.Środowisko nie sprawia problemów, ponieważ german jest obojętny, wytrzymały mechanicznie i dość twardy.
German jest materiałem o wysokim indeksie, który jest używany do produkcji pryzmatów z tłumieniem całkowitego odbicia (ATR) do spektroskopii.Jego współczynnik załamania światła jest taki, że german jest skutecznym naturalnym 50% dzielnikiem wiązki bez konieczności nakładania powłok.Jest również szeroko stosowany jako podłoże do produkcji filtrów optycznych.German obejmuje całe pasmo termiczne 8-14 mikronów i jest stosowany w systemach soczewek do obrazowania termicznego.Może być pokryty diamentem AR, co daje niezwykle wytrzymałą przednią optykę.
Zastosowanie jako okno, soczewka, rozdzielacz wiązki, pryzmat ATR lub filtr w spektrometrach oraz w termowizorach.

Specyfikacje dla okien Ge:

Materiał:

Ge

Tolerancja wymiarów +0,0, -0,1 mm
Tolerancja grubości: ± 0,1 mm
Jakość powierzchni: 60/40
Wyczyść przysłonę: >85%
Płaskość: λ na 25mm
Równoległość: 3'
Ukos: <0.25mm X 45°
Powłoka: Na żądanie



Charakterystyka materiałów

Pozycja B270 CaF2 Ge MgF2 N-BK7 Sapphire Si UV Fused Sillca
Współczynnik załamania (nd) 1,523 1,434 1,003 1,413 1,517 1,768 3,422 1,458
Współczynnik dyspersji (Vd)58,5 95,1 bd 106,2 64,2 72,2 bd 67,7
Gęstość (g/cm3) 2,55 3,18 5,33 3,18 2,46 3,97 2,33 2,20
TCE (μm/m℃) 8,2 18,85 6,1 13,7 7,1 5,3 2,55 0,55
Temperatura zmiękczenia (℃) 533 800 936 1255 557 2000 1500 1000
Twardość Knoopa (kg/mm2) 542 158,3 780 415 610 2200 1150 500

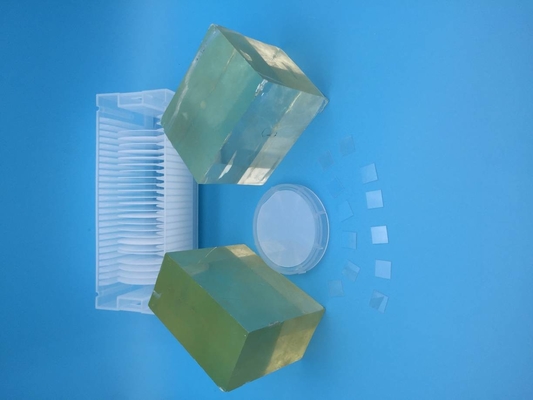

Powierzchnia o wysokiej refrakcji DSP GE Germanium Wafel 0



FAQ



P: dlaczego wybrać ZMKJ?

A. ZMKJ posiada producenta fabrycznego, który oferuje niestandardowe, zróżnicowane, wysokiej jakości produkty optyczne i półpłytkowe.

B. Kompletny zestaw handlu służy na czas.

C. Stabilna dostawa, ogólny czas produkcji: 7-20 dni.

P: jak zapłacić?

100% z góry przed dostawą przez TT, paypal, Alipay.firma kurierska wybiera DHL, Fedex, SF, EMS.
