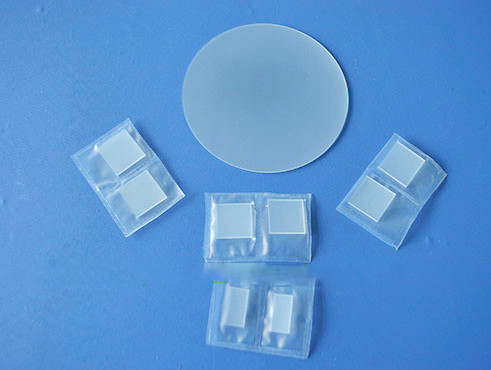

Półprzewodnikowy wafel azotku galu, szablon substratu GaN N - typ 2 calowy
  • Półprzewodnikowy wafel azotku galu, szablon substratu GaN N - typ 2 calowy
  • Półprzewodnikowy wafel azotku galu, szablon substratu GaN N - typ 2 calowy
  • Półprzewodnikowy wafel azotku galu, szablon substratu GaN N - typ 2 calowy

Półprzewodnikowy wafel azotku galu, szablon substratu GaN N - typ 2 calowy

Miejsce pochodzenia CHINY
Nazwa handlowa zmkj
Numer modelu GaN-2INCH 10x10mm
Szczegóły Produktu
materiał:
Pojedynczy kryształ GaN
metoda:
HVPE
rozmiar:
2 cale lub 10 x 10 mm
Grubość:
430um lub niestandardowe
przemysł:
LD, led, urządzenie laserowe, wykrywacz,
Pakiet:

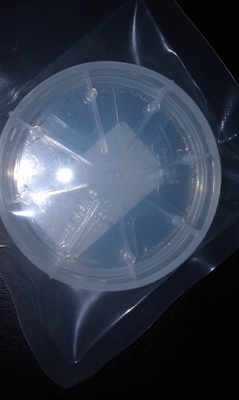

śpiewać kasetony opłatkowe za pomocą zestawu próżniowego
High Light:

substrat gan

,

szablon gan

Opis produktu


2-calowy szablon substratów GaN, wafel GaN dla LeD, półprzewodnikowy wafel azotku galu dla Ld, szablon GaN, wagootek GaWOD GaWOD, wolnostojące substraty GaN o niestandardowym rozmiarze, mały wafel GaN dla diod LED, mocvd, azotek galu, 10x10 mm, 5 x 5 mm, 10 x 5 mm GaN wafel

  1. III-azotek (GaN, AlN, InN)

Nitrit galu jest jednym z rodzajów półprzewodników o szerokiej przerwie. Podłoże z azotkiem galu (GaN) jest

wysokiej jakości podłoże monokrystaliczne. Wykonany jest w oparciu o oryginalną metodę HVPE i technologię przetwarzania płytek, opracowaną pierwotnie przez 10 lat w Chinach. Cechy to wysoka krystaliczność, dobra jednolitość i najwyższa jakość powierzchni. Podłoża GaN są wykorzystywane do wielu zastosowań, do białych diod LED i LD (fiolet, niebieski i zielony). Ponadto opracowano rozwiązania dla urządzeń elektronicznych o dużej mocy i częstotliwości.

Niedozwolona szerokość pasma (emitowanie i pochłanianie światła) pokrywa ultrafiolet, światło widzialne i podczerwień.
GaN może być wykorzystywany w wielu obszarach, takich jak wyświetlacz LED, wykrywanie wysokiej energii i obrazowanie,

  1. Wyświetlacz laserowy, urządzenie zasilające itp.
  2. Przechowywanie danych
  3. Energooszczędne oświetlenie
  4. Pełnokolorowy wyświetlacz Fla
  5. Projekcje laserowe
  6. Wysokowydajne urządzenia elektroniczne
  7. Aparaty mikrofalowe wysokiej częstotliwości
  8. Wykrywanie wysokoenergetyczne i wyobraź sobie
  9. Nowa technologia energii wodorowej solor
  10. Wykrywanie środowiska i medycyna biologiczna
  11. Zespół terahercowy źródła światła


Dane techniczne:

Wolnostojące podłoża GaN (rozmiar niestandardowy)
Pozycja GaN-FS-10 GaN-FS-15
Wymiary 10,0 mm × 10,5 mm 14,0 mm × 15,0 mm
Gęstość defektów Marco Poziom 0 cm -2
Poziom B ≤ 2 cm -2
Grubość Ranga 300 300 ± 25 μm
Ranga 350 350 ± 25 μm
Ranga 400 400 ± 25 μm
Orientacja Oś C (0001) ± 0,5 °
TTV (całkowita zmiana grubości) ≤15 μm
KOKARDA ≤20 μm
Typ przewodzenia Typ N Półizolacja
Oporność (300K) <0,5 Ω · cm > 10 6 Ω · cm
Gęstość dyslokacji Mniej niż 5 x 10 6 cm -2
Powierzchnia użytkowa > 90%
Polerowanie Powierzchnia przednia: Ra <0,2nm. Epi-ready polerowane
Powierzchnia tylna: cienka ziemia
Pakiet Pakowane w środowisku czystych pomieszczeń klasy 100, w pojedynczych pojemnikach waflowych, w atmosferze azotu.

Pozycja GaN-FS-N-1,5
Wymiary Ф 25,4 mm ± 0,5 mm Ф 38,1 mm ± 0,5 mm Ф 40,0 mm ± 0,5 mm Ф 45,0 mm ± 0,5 mm
Gęstość defektów Marco Poziom ≤ 2 cm -2
Poziom B > 2 cm -2
Grubość 300 ± 25 μm
Orientacja Oś C (0001) ± 0,5 °
Orientacja płaska (1-100) ± 0,5 ° (1-100) ± 0,5 ° (1-100) ± 0,5 ° (1-100) ± 0,5 °
8 ± 1 mm 12 ± 1 mm 14 ± 1 mm 14 ± 1 mm
Drugorzędna orientacja płaska (11-20) ± 3 ° (11-20) ± 3 ° (11-20) ± 3 ° (11-20) ± 3 °
4 ± 1 mm 6 ± 1 mm 7 ± 1 mm 7 ± 1 mm
TTV (całkowita zmiana grubości) ≤15 μm
KOKARDA ≤20 μm
Typ przewodzenia Typ N Półizolacja
Oporność (300K) <0,5 Ω · cm > 10 6 Ω · cm
Gęstość dyslokacji Mniej niż 5 x 10 6 cm -2
Powierzchnia użytkowa > 90%
Polerowanie Powierzchnia przednia: Ra <0,2nm. Epi-ready polerowane
Powierzchnia tylna: cienka ziemia
Pakiet Pakowane w środowisku czystych pomieszczeń klasy 100, w pojedynczych pojemnikach waflowych, w atmosferze azotu.


Nasza wizja Factroy Enterprise
zapewnimy wysokiej jakości substrat GaN i technologię aplikacji dla przemysłu w naszej fabryce.
Wysokiej jakości materiał GaN jest czynnikiem ograniczającym zastosowanie III-azotków, np. Długa żywotność
i wysokiej stabilności LD, wysokiej mocy i wysokiej niezawodności urządzenia mikrofalowe, wysoka jasność
i energooszczędna dioda LED o wysokiej wydajności.

-FAQ -
P: Co możesz dostarczyć logistykę i koszty?
(1) akceptujemy DHL, Fedex, TNT, UPS, EMS, SF i itp
(2) Jeśli masz swój własny numer ekspresowy, jest świetny.
Jeśli nie, możemy pomóc Ci dostarczyć. Fracht = 25,0 USD (pierwsza waga) + 12,0 USD / kg

P: Jaki jest czas dostawy?
(1) Dla standardowych produktów, takich jak 2-calowy wafel o wadze 0,33 mm.
Dla ekwipunku: dostawa jest 5 dni roboczych po zamówieniu.
W przypadku produktów niestandardowych: dostawa wynosi 2 lub 4 tygodnie po zamówieniu.

P: Jak zapłacić?
100% T / T, Paypal, West Union, MoneyGram, Bezpieczne płatności i Trade Assurance.

P: Co to jest MOQ?
(1) W przypadku zapasów, MOQ wynosi 5 sztuk.
(2) W przypadku niestandardowych produktów, MOQ wynosi 5 sztuk - 10 sztuk.
To zależy od ilości i techniki.

P: Czy masz raport z inspekcji dla materiału?
Możemy dostarczyć raport ROHS i dotrzeć do raportów dla naszych produktów.
