1. Sapphire Feature
+ można dostosować jako rozmiar projektu, kształt, fazę fazowania, tolerancję, kompozycję;
+ mają normalny rozmiar w magazynie;
+ Szeroko stosowany do szkieł zegarkowych, optycznych okien, soczewek, wojskowych itp .;
+ Materiał to szafir syntetyczny (twardość 9H);
+ Płaskość: <20 μm;
+ Jakość powierzchni: 40/20;
Szafir jest jednym z najtwardszych materiałów i posiada bardzo dobrą transmisję w zakresie widma widzialnego i bliskiego podczerwieni. Jest szeroko stosowany jako okno optyczne w sprzęcie, aparaturze i narzędziach technologii satelitarnej i kosmicznej w podczerwieni i dalekiej podczerwieni oraz nawigacji i loty kosmiczne, takie jak nocna kamera podczerwieni / kamera noktowizyjna itp. Okna szafirowego szkła są intensywnie wykorzystywane w dziedzinach zaawansowanych technologii.
Okna z szafirowego szkła są idealne do zastosowań, w których brane są pod uwagę wysokie ciśnienie, próżnia lub atmosfera korozyjna. Sapphire, forma monokryształu Al2O3, jest odporna na silne kwasy ze względu na wysoką stałą dielektryczną. Ma wysoką wytrzymałość na ściskanie i wysoką temperaturę topnienia. Jest również odporny na ciemnienie promieniowaniem UV.
Specyfikacja nieruchomości
Grubość 0,5-50 mm
Tolerancja rozmiaru 0,005 mm
Wykończenie krawędzi Podłoże i ścięcie
Jakość powierzchni wynosi 40-20 minut
Płaskość powierzchni najlepsza λ / 4 @ 633 nm
Równoległość ≤3 min łuku (≤ 0,9 mrad)
Przezroczysta przesłona> 80% średnicy środkowej
Twardość (Knoop) 1370 kg mm-2
Moduł Younga 3,4 x 1011 N m-2
Limit termiczny 22 W m-1 K-1
Współczynnik rozszerzalności cieplnej 8,4 x 10-6 K-1
Nasza firma dostarcza szafirowe wafle jednowirnikowe metodą KY, możemy dostarczyć wafel szafirowy (2 cale, 4 cale, 6 cali, 8 cali), wafel szafirowy (polerowanie jednostronnie / dwustronnie), blok szafirowy,
wszelkiego rodzaju szafirowe okno optyczne (stosowane do sprzętu optycznego, kamery przemysłowej, zegarków do telefonów komórkowych
i inne specjalne elementy optyczne), jeśli masz jakiekolwiek wymagania, skontaktuj się z nami,
czekam na twoją współpracę.
Aplikacje szafirowe:
1. Podłoże LED 2. Aparaty przenośne na okładki
3. zegarek na rękę i inne elektroniczne urządzenia elektroniczne pokrywają szkło

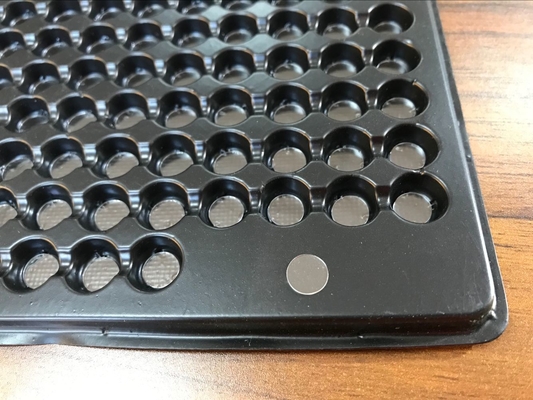

4. aplikacje do rozpoznawania odcisków palców
5. Aplikacje wojskowe
6. Zastosowanie matrycy lasera i elementów optycznych
7. Ziarno szafirowe do wzrostu kryształów
8. biżuteria artystyczna
9. części mechaniczne zawierające aplikacje
10. szafirowa kulka do wykrywania instrumentu
2. Rozmiar standardowy dla Sapphire Lens
Materiały: 99,999% szafirowej klasy optycznej, bez bąbla, koloru i granicy kryształów .
rozmiar: dia0,5 ~ dia300mm

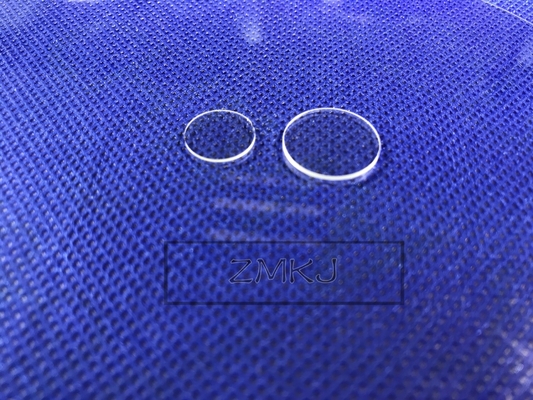

rozmiar: Dia10x0,5mmt (rozmiar próbki zdjęcia)
Orientacja: C (0001) ± 1 °, (A, R, M, C ok)
Tolerancja: ± 0,03 mm (najlepiej na ± 0,01 mm)
powierzchnia: podwójna strona posłana (1sp również ok)
Ra: <0,5nm (commen <0.3nm)
SD: 40/20, 60/40 (commen 40/20)
Flatnees: 1/2 Lambda (lub 1 / 4,1 '~ 2', jest ok)
specyfikacja dla ledowych substratów
Materiały kryształowe | 99,995% Wysoka czystość, 2-3-klasowy monokrystaliczny Al 2 O 3 | ||
Orientacja powierzchni płytek | Oś C (0001) przesunięta do M (1-100) / A (11-20) 0,2 ° ± 0,05 ° / 0,3 ° ± 0,1 ° / ± 0,25 ° | ||
Średnica | 50,8 mm ± 0,1 mm / 76,2 mm ± 0,25 mm / 100,0 ± 0,4 mm / 125,0 ± 0,3 mm / 150,0 ± 0,3 mm | ||
Grubość | 330um ± 10um | 430um ± 10um | 500um ± 15um |
Major Flat | Oś A (1 -2 0) ± 0,2 ° | ||
Major Flat Length | 16,0 mm ± 1,0 mm / 22,0 mm ± 1,0 mm / 32,5 ± 1,0 mm / 47,5 ± 2,5 mm | ||
Mniejszy | Żaden | ||
Wykończenie powierzchni czołowej | Epi polerowane, Ra <0.20nm | ||
Powierzchnia tylna | SSP: Drobny grunt, Ra 0,4 do 1,0um; DSP: polerowany | ||
Stan krawędzi | Defekty krawędzi nie mogą przekroczyć SEMI M3-91 | ||
TTV | <15um | <10um | <10um |
KOKARDA | <15um | <10um | <10um |
Osnowa | <15um | <10um | <10um |
Bąbel i kolor | Brak przez kontrolę wzrokową w intensywnym świetle | ||
Granica terenu | Brak przez kontrolę wzrokową w świetle fluorescencyjnym | ||
Czystość | Darmowe widoczne zabrudzenia | ||
Opakowanie | Pakowane w środowisku czystych pomieszczeń klasy 100, w kasetach po 25 sztuk lub pojedynczej fluracji, w atmosferze azotu. | ||
Uwaga | Dostępna jest płaszczyzna R (1-1 0 2), płaszczyzna A (1 1-2 0) i płaszczyzna M (1-1 0 0); Specyfikacja klienta niewymieniona powyżej jest również dostępna na życzenie. |
3. Nasze produkty
inny kształt i wielkość, które możemy zapewnić
Dostarczamy również profesjonalne inne płytki półprzewodnikowe, jak opisano poniżej
Skontaktuj się z nami w dowolnym momencie
