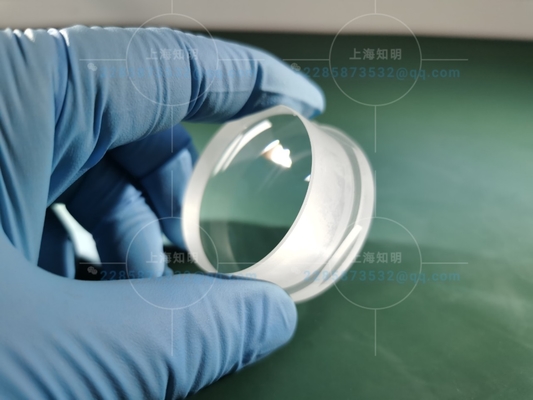

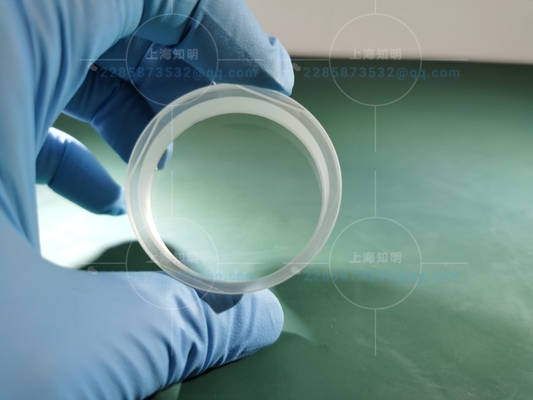

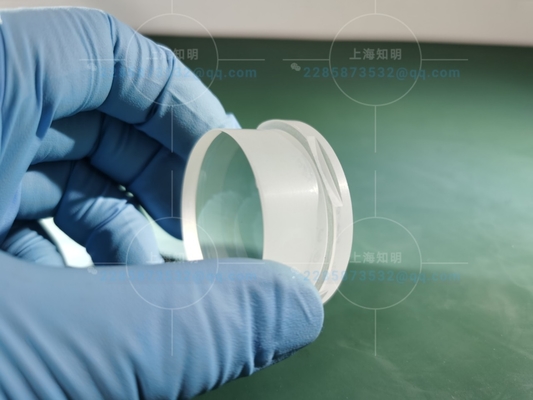

Twardość 9,0 CF z kołnierzem szafirowym ze szkła szafirowego do urządzeń próżniowych

Szkło szafirowe to zastosowanie syntetycznego szafiru, zazwyczaj wytwarzanego przez poddanie proszku tlenku glinu w ekstremalnych temperaturach i ciśnieniu.Dalsza obróbka cieplna usuwa naprężenia wewnętrzne przed przetworzeniem na cienkie arkusze.Wynikowy materiał wyjściowy to przezroczysty materiał, który jest trwalszy niż standardowe szkło.Zwróć uwagę, że szafir syntetyczny ma te same właściwości fizyczne, co szafir występujący w naturze.

ZALETY SZKŁA SZAFIROWEGO

Chociaż szafiry są koloru niebieskiego, szkło szafirowe jest wysoce przezroczyste dla długości fal światła od 150 nanometrów do 5500 nanometrów.Ten zakres daje materiałowi bardzo szerokie pasmo transmisji optycznej od ultrafioletu do bliskiej podczerwieni.

Warto wspomnieć, że ludzkie oko może rozróżniać fale o długości od 380 nanometrów do 750 nanometrów.Innymi słowy, szafirowe szkło spełnia najbardziej podstawowe wymaganie idealnego ekranu: światło powinno przez niego przechodzić, a jednostka powinna wyraźnie przez niego widzieć.

Jednak prawdziwą zaletą szkła szafirowego jest jego niezwykła twardość.Materiał jest prawie dwa razy twardszy niż standardowe szkło i prawie tak twardy jak diament.Dla szybkiego odniesienia, szafir ma wartość 9, podczas gdy diament ma wartość 10 w skali twardości mineralnej Mohsa.Oznacza to, że szkło szafirowe jest prawie odporne na zarysowania, chyba że wejdzie w bezpośredni i twardy kontakt z diamentem.

JAK TO DZIAŁA?

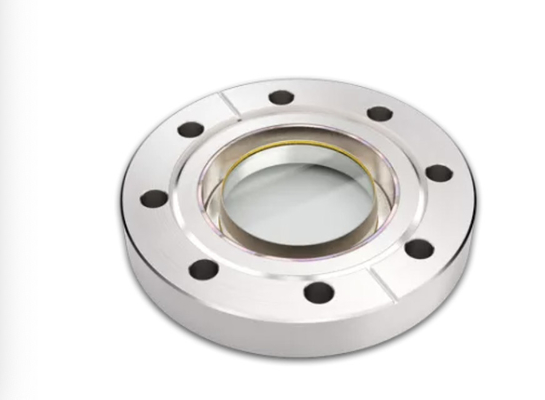

Okna ze szkła szafirowego pozwalają na zamontowanie okna jak najbliżej komory, jak to tylko możliwe, i zapewniają najczystszy dostęp z powierzchni okna po stronie powietrza.Okna te są lutowane srebrem do tulei Kovar®.Montowane są w adapterach do spawania rur ze stali nierdzewnej i kołnierzach typu CF do stosowania poniżej 1x10-11 lub Kwik-Flange® typu ISO.Opcjonalnie spawane kołnierze są dostępne na specjalne zamówienie.

Powierzchnie Sapphire Window, które są wyjątkowo twarde i odporne na zarysowania, zapewniają minimalne zniekształcenia i zapewniają maksymalną transmisję światła odpowiednią dla większości zastosowań.Wzierniki UV mają kryształ o kącie 90°l orientacja normalna do osi optycznej.

Cechy:

• Oferuje większy obszar widzenia bez zniekształceń
• ¾” i 1” to klasa UV.
• Zawartość Magnetic Kovar® tylko od 1% do 3%
• >80% Transmisja od 250nm (klasa UV) do 4000nm
• CF i Weld mount do wypieku do 450 ° C, 25 ° C / min gradient

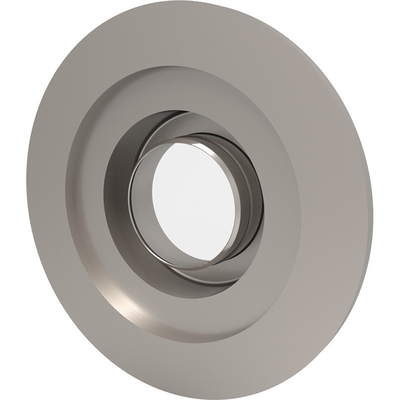

• Kwik-Flange® do pieczenia do 200°C

Możemy zaoferować „Szafirowe wzierniki” dostępne w seriach o standardowych rozmiarach od 3/4 cala do 2 cali z różnymi opcjami kołnierzy.Wymiary podano w calach, chyba że zaznaczono inaczej.

PRZESTROGA: Chociaż szafir ma rozsądną przewodność cieplną, ze względów bezpieczeństwa zdecydowanie zalecamy, aby żaden okienko obserwacyjne nie było wystawiane na zmiany temperatury większe niż 2-3°C na minutę oraz aby żaden okienko obserwacyjne nie było wystawiane na bezpośrednie promieniowanie cieplne.Aby ograniczyć gradienty termiczne podczas nagrzewania okienek obserwacyjnych, zalecamy pokrycie obszaru widzenia i kołnierza wieloma warstwami folii aluminiowej, aby działały jako osłona odblaskowa.
