SiC crystal 4H-SEMI 4 "Wafel optyczny z węglika krzemu

Miejsce pochodzenia Chiny
Nazwa handlowa zmkj
Numer modelu wysokiej czystości bez domieszek 4h-semi
Szczegóły Produktu
Materiał:
kryształ węglika krzemu
rozmiar:
3 cale lub 4 cale
Podanie:
Optyczny
Oporność:
> 1E7
Rodzaj:
4h-pół
Grubość:
0,5 mm
Powierzchnia:
DSP
Orientacja:
0 ° poza osią c
High Light:

4-calowy optyczny wafel z węglika krzemu

,

wafel z węglika krzemu 4H-SEMI

,

wafel z krystalicznego węglika krzemu SiC

Opis produktu

Wysokiej czystości nie domieszkowane 4-calowe 4H-półprzewodnikowe wafle z węglika krzemu do soczewki optycznej lub urządzenia





Karborund wafla węglika krzemu SiC

WŁAŚCIWOŚCI MATERIAŁU WĘGLIKA KRZEMU



Nazwa produktu: Podłoże krystaliczne z węglika krzemu (SiC)
Opis produktu: 2-6 cali
Parametry techniczne:
Struktura komórkowa Sześciokątny
Stała krata a = 3,08 A c = 15,08 A
Priorytety ABCACB (6 godz.)
Metoda wzrostu MOCVD
Kierunek Oś wzrostu lub częściowa (0001) 3,5 °
Polerowanie Polerowanie powierzchni Si
Pasmo zabronione 2,93 eV (pośrednio)
Typ przewodności N lub seimi, wysoka czystość
Oporność 0,076 om-cm
Przenikalność e (11) = e (22) = 9,66 e (33) = 10,33
Przewodność cieplna przy 300K 5 W / cm.K.
Twardość 9.2 Mohs
Specyfikacje: 6H Typ N 4H Półizolacyjny typ N, średn. 2 "x 0,33 mm, śr. 2" x 0,43 mm, śred. 2 "x 1mm, 10x10mm, 10x5mm Pojedynczy lub podwójny rzut, Ra <10A
Standardowe Opakowanie: 1000 czystych pomieszczeń, 100 czystych worków lub pojedyncze opakowanie



Zastosowanie węglika krzemu w przemyśle elektroenergetycznym


Jednostka wydajności Silicon Si Węglik krzemu SiC Azotek galu GaN
Przerwa energetyczna eV 1,12 3,26 3,41
Pole elektryczne przebicia MV / cm 0,23 2,2 3.3
Ruchliwość elektronów cm ^ 2 / Vs 1400950 1500
Prędkość znoszenia 10 ^ 7 cm / s 1 2,7 2,5
Przewodność cieplna W / cmK 1,5 3,8 1,3

W porównaniu z urządzeniami krzemowymi (Si), urządzenia zasilające z węglika krzemu (SiC) mogą skutecznie osiągnąć wysoką sprawność, miniaturyzację i niewielką wagę układów energoelektronicznych.Straty energii urządzeń zasilających z węglika krzemu stanowią tylko 50% strat urządzeń Si, wytwarzanie ciepła tylko 50% strat energii urządzeń krzemowych i ma większą gęstość prądu.Przy tym samym poziomie mocy objętość modułów mocy z węglika krzemu jest znacznie mniejsza niż w przypadku modułów mocy krzemu.Biorąc na przykład inteligentny moduł zasilający IPM, wykorzystujący urządzenia zasilające z węglika krzemu, objętość modułu można zmniejszyć do 1/3 do 2/3 silikonowych modułów mocy.

Istnieją 3 rodzaje diod mocy z węglika krzemu: diody Schottky'ego (SBD), diody PIN i diody Schottky'ego (JBS) do kontroli bariery złącza.Ze względu na barierę Schottky'ego, SBD ma niższą wysokość bariery złącza, więc SBD ma zaletę niskiego napięcia przewodzenia.Pojawienie się SBD z węglika krzemu zwiększyło zakres zastosowania SBD z 250 V do 1200 V.Jednocześnie jego właściwości wysokotemperaturowe są dobre, od temperatury pokojowej do 175 ° C ograniczonej przez płaszcz, prąd upływu wstecznego prawie się nie zwiększa.W dziedzinie zastosowań prostowników powyżej 3kV, diody z węglika krzemu PiN i węglika krzemu JBS zwróciły uwagę ze względu na wyższe napięcie przebicia, większą prędkość przełączania, mniejszą objętość i mniejszą wagę niż prostowniki krzemowe.
Kryształ SiC jest ważnym materiałem półprzewodnikowym o szerokiej przerwie energetycznej.Ze względu na wysoką przewodność cieplną, wysoki współczynnik dryftu elektronów, wysoką siłę pola przebicia i stabilne właściwości fizyczne i chemiczne, jest szeroko stosowany w wysokich temperaturach, w urządzeniach elektronicznych o wysokiej częstotliwości i dużej mocy.Do tej pory odkryto ponad 200 rodzajów kryształów SiC.Wśród nich kryształy 4H- i 6H-SiC zostały dostarczone na rynek.Wszystkie należą do grupy punktów 6 mm i mają nieliniowy efekt optyczny drugiego rzędu.Półizolujące kryształy SiC są widoczne i średnie.Pasmo podczerwieni ma wyższą przepuszczalność.Dlatego urządzenia optoelektroniczne oparte na kryształach SiC są bardzo odpowiednie do zastosowań w ekstremalnych środowiskach, takich jak wysoka temperatura i wysokie ciśnienie.Udowodniono, że półizolujący kryształ 4H-SiC jest nowym typem nieliniowego kryształu optycznego w średniej podczerwieni.W porównaniu z powszechnie stosowanymi nieliniowymi kryształami optycznymi w średniej podczerwieni, kryształ SiC ma szeroką przerwę energetyczną (3,2eV) ze względu na kryształ., Wysoka przewodność cieplna (490 W / m · K) i duża energia wiązania (5eV) między Si-C, dzięki czemu kryształ SiC ma wysoki próg uszkodzenia lasera.Dlatego półizolujący kryształ 4H-SiC jako kryształ o nieliniowej konwersji częstotliwości ma oczywiste zalety w wytwarzaniu lasera średniej podczerwieni o dużej mocy.Zatem w dziedzinie laserów o dużej mocy kryształ SiC jest nieliniowym kryształem optycznym o szerokich możliwościach zastosowania.Jednak obecne badania oparte na nieliniowych właściwościach kryształów SiC i związanych z nimi zastosowaniach nie są jeszcze zakończone.Niniejsza praca przyjmuje nieliniowe właściwości optyczne kryształów 4H- i 6H-SiC jako główną treść badań i ma na celu rozwiązanie niektórych podstawowych problemów kryształów SiC w zakresie nieliniowych właściwości optycznych, aby promować zastosowanie kryształów SiC w tej dziedzinie. nieliniowej optyki.Szereg powiązanych prac przeprowadzono teoretycznie i eksperymentalnie.Główne wyniki badań są następujące: Najpierw badane są podstawowe nieliniowe właściwości optyczne kryształów SiC.Zbadano zmienną temperaturę załamania kryształów 4H- i 6H-SiC w pasmach widzialnej i średniej podczerwieni (404,7nm m 2325,4nm) i dopasowano równanie Sellmiera współczynnika załamania światła o zmiennej temperaturze.Do obliczenia dyspersji współczynnika termooptycznego wykorzystano teorię modelu pojedynczego oscylatora.Podano wyjaśnienie teoretyczne;Zbadano wpływ efektu termooptycznego na dopasowanie fazowe kryształów 4H- i 6H-SiC.Wyniki pokazują, że temperatura nie ma wpływu na dopasowanie fazowe kryształów 4H-SiC, podczas gdy kryształy 6H-SiC nadal nie mogą osiągnąć dopasowania fazowego temperatury.stan: schorzenie.Ponadto zbadano współczynnik podwojenia częstotliwości półizolacyjnego kryształu 4H-SiC metodą prążków Maker.Po drugie, badane są femtosekundowe parametry optyczne generowania i wzmacniania kryształu 4H-SiC.Przeanalizowano teoretycznie dopasowanie fazowe, dopasowanie prędkości grupowej, najlepszy kąt niekoliniowy i najlepszą długość kryształu kryształu 4H-SiC pompowanego laserem femtosekundowym 800 nm.Wykorzystanie lasera femtosekundowego o długości fali 800nm ​​na wyjściu lasera Ti: Sapphire jako źródła pompy, wykorzystującego dwustopniową technologię optycznego wzmacniania parametrycznego, przy użyciu półizolacyjnego kryształu 4H-SiC o grubości 3,1 mm jako nieliniowego kryształu optycznego, przy dopasowaniu fazowym pod kątem 90 ° Po raz pierwszy uzyskano eksperymentalnie laser w średniej podczerwieni o środkowej długości fali 3750nm, energii pojedynczego impulsu do 17μJ i szerokości impulsu 70fs.Laser femtosekundowy 532nm jest używany jako światło pompujące, a kryształ SiC jest dopasowany fazowo pod kątem 90 °, aby wygenerować światło sygnałowe o długości fali środka wyjściowego 603 nm za pomocą parametrów optycznych.Po trzecie, badane są właściwości rozszerzania widma półizolującego kryształu 4H-SiC jako nieliniowego ośrodka optycznego.Wyniki eksperymentalne pokazują, że połowa maksymalnej szerokości poszerzonego widma rośnie wraz z długością kryształu i gęstością mocy lasera padającej na kryształ.Wzrost liniowy można wytłumaczyć zasadą automodulacji, która jest spowodowana głównie różnicą współczynnika załamania światła kryształu z natężeniem padającego światła.Jednocześnie analizuje się, że w femtosekundowej skali czasu nieliniowy współczynnik załamania światła kryształu SiC można przypisać głównie związanym elektronom w krysztale i swobodnym elektronom w paśmie przewodnictwa;a technologia skanowania z jest wykorzystywana do wstępnego badania kryształu SiC pod laserem 532nm.Nieliniowa absorpcja i nieliniowy współczynnik załamania światła.



2. standardowe rozmiary nośników

Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 4 cali

Stopień Zero klasy MPD Klasa produkcyjna Stopień badawczy Dummy Grade
Średnica 76,2 mm ± 0,3 mm lub 100 ± 0,5 mm ;
Grubość 500 ± 25um
Orientacja opłatka 0 ° poza (0001) osi
Gęstość mikroporów ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
Oporność 4H-N 0,015 ~ 0,028 Ω • cm
6H-N 0,02 ~ 0,1 Ω • cm
4 / 6H-SI ≥1E7 Ω · cm
Podstawowy Płaski i długość {10–10} ± 5,0 °, 32,5 mm ± 2,0 mm
Dodatkowa płaska długość 18,0 mm ± 2,0 mm
Dodatkowa orientacja płaska Silikon skierowany do góry: 90 ° CW.od Prime flat ± 5,0 °
Wykluczenie krawędzi 3 mm
TTV / Bow / Warp ≤15 μm / ≤25 μm / ≤40 μm
Chropowatość Polski Ra≤1 nm, CMP Ra≤0,5 nm
Pęknięcia spowodowane światłem o wysokiej intensywności Żaden 1 dozwolone, ≤2 mm Łączna długość ≤ 10 mm, pojedyncza długość ≤ 2 mm
Sześciokątne płyty o wysokiej intensywności światła Łączna powierzchnia ≤1% Łączna powierzchnia ≤1% Łączna powierzchnia ≤3%
Obszary Polytype o wysokiej intensywności światła Żaden Łączna powierzchnia ≤2% Łączna powierzchnia ≤5%


Można również dostarczyć wafle Sic waflowe 2-6 cali i inne niestandardowe rozmiary.



3. wyświetlanie szczegółów produktów

SiC crystal 4H-SEMI 4 "Wafel optyczny z węglika krzemu 0

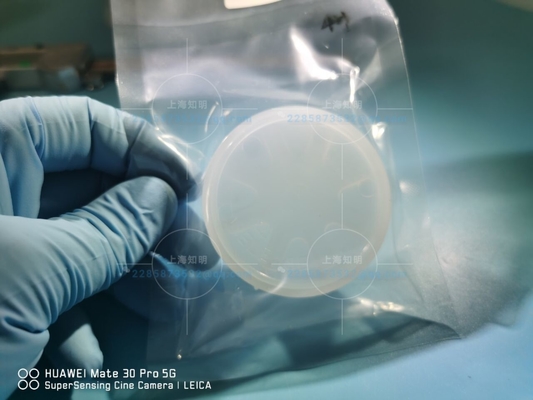

SiC crystal 4H-SEMI 4 "Wafel optyczny z węglika krzemu 1SiC crystal 4H-SEMI 4 "Wafel optyczny z węglika krzemu 2

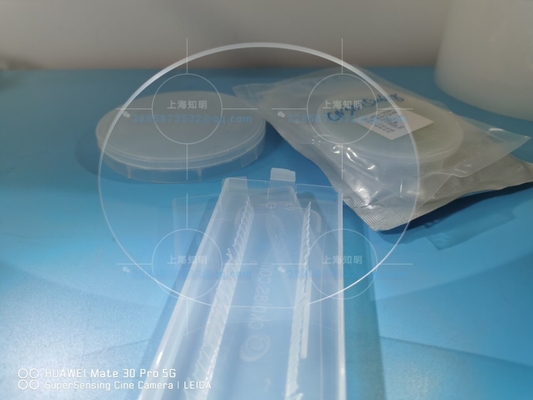

Pakiet dostawy

SiC crystal 4H-SEMI 4 "Wafel optyczny z węglika krzemu 3

FAQ
  • Q1.Czy Twoja firma jest fabryką lub firmą handlową?
  •
  • Jesteśmy fabryką i możemy też sami eksportować.
  •
  • Pytanie 2 Czy Twoja firma współpracuje tylko z SIC Business?
  • tak;jednakże nie hodujemy kryształu sic samodzielnie.
  •
  • Pytanie 3.Czy możesz dostarczyć próbkę?
  • Tak, możemy dostarczyć próbkę szafiru zgodnie z wymaganiami klienta
  •
  • Q4.Czy macie zapas sic wafli?
  • zwykle trzymamy w magazynie niektóre standardowe wafle sic od 2-6 cali wafli
  •
  • Pytanie 5 Gdzie znajduje się Twoja firma.
  • Nasza firma znajduje się w Szanghaju w Chinach.
  •
  • Pytanie 6.Ile czasu zajmie otrzymanie produktów.Wcześniejsze
  • Przetwarzanie zajmuje zwykle 3-4 tygodnie, w zależności od wielkości i wielkości produktów.
