| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | zmkj |
| Numer modelu | pręt nasienny |
Wcześniejsze

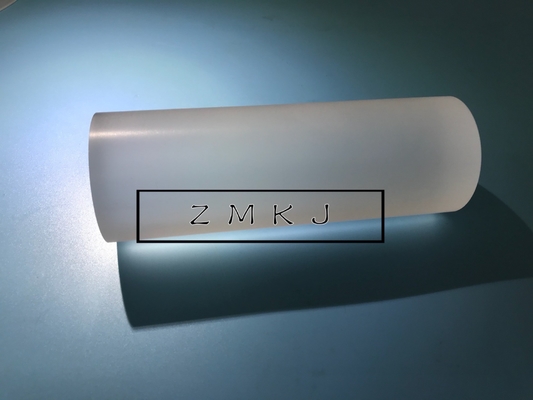

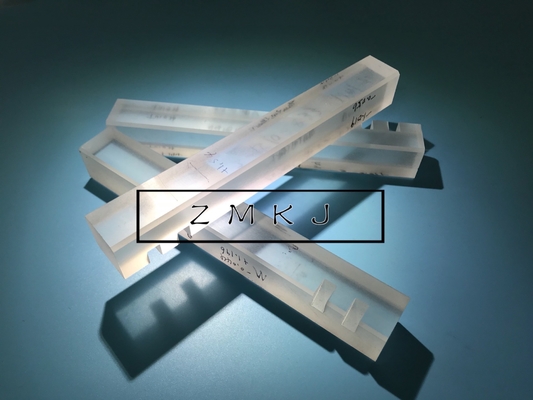

C o mmen Specyfikacja dla Sapphire Seed Rods
Średnica 0.2-300mm lub dostosowanie (20x20mm, 10x10mml, dia20mm)
Tolerancja średnicy +/- 0.1mm do +/- 0.01mm
Grubość 0,10-100 mm (150 mm)
Tolerancja grubości ± 0,1 mm lub +/- 0,01 mm
Jakość powierzchni (scratch & dig) 60/40, 40/20 lub lepiej20 / 10
Dokładność powierzchni λ / 10, λ / 2, λ
Przezroczysta przysłona> 85%,> 90%
Równoległość +/- 3 ', +/- 30' '
Skos 0.1 ~ 0.3mm × 45 stopni
gdzie jest szafir?
Syntetyczny szafir jest jednokrystaliczną postacią korundu, Al 2 O 3 , znany również jako alfa-tlenek glinu, tlenek glinu,
i monokryształ Al2O3. Szafir to tlenek glinu w najczystszej postaci, bez porowatości i granic ziaren, co sprawia, że jest on teoretycznie gęsty. Połączenie korzystnych właściwości chemicznych, elektrycznych, mechanicznych, optycznych, powierzchniowych, termicznych i trwałości sprawia, że szafir jest preferowanym materiałem dla wysoce wydajnych systemów i konstrukcji elementów. W przypadku różnych zastosowań półprzewodnikowych szafir jest najlepszym wyborem w porównaniu z innymi syntetycznymi monokryształami.
Główne właściwości szafiru:
| Wzór chemiczny | Al 2 O 3 |
| Klasa krystaliczna | System sześciokątny, klasa romboidalna 3m |
| Stałe kratowe, A | a = 4,785, c = 12,991 |
| Gęstość, g / cm 3 | 3,98 |
| Temperatura topnienia, ° K | 2303 |
| Twardość | Knoop (daN / mm 2 ): 1800 równolegle do osi C, 2200 prostopadle do osi C, Mohs: 9 |
| Zakres transmisji optycznej, μm | 0,17 - 5,5 |
| Współczynnik załamania przy 0,532 μm | n0 = 1,7717, n e = 1,76355 |
| Absorpcja wody | zero |
| Young Modulus, Gpa | 345 |
| Shear Modulus, Gpa | 145 |
| Moduł zbiorczy, Gpa | 240 |
| Moduł zginania (moduł zerwania), Mpa | 420 w 20 ° C, 280 w 500 ° C |
| Współczynnik sprężystości | C11 = 496, C12 = 164, C13 = 115, C33 = 498, C44 = 148 |
| Współczynnik Poissona | 0,25-0,30 |
| Współczynnik tarcia | 0,15 na stali, 0,10 na szafirze |
| Wytrzymałość na rozciąganie, MPa | 400 przy 25 °, 275 przy 500 °, 345 przy 1000 ° |
| Wytrzymałość na zginanie, daN / mm 2 | 35 do 39 |
| Wytrzymałość na ściskanie, GPa | 2.0 |
| Moduł Younga E, daN / mm 2 | 3,6 x 10 4 do 4,4 x 10 4 |
| Ciepło właściwe, J / (kg x K) | 105 w 91 ° K, 761 w 291 ° K |
| Współczynnik termiczny rozszerzalności liniowej, K -1 przy 323K | 6,66 x 10 -6 równoległa do osi optycznej, 5 x 10 -6 prostopadła do osi optycznej |
| Przewodność cieplna, W / (mx K) przy 300K | 23.1 równolegle do osi optycznej, 25,2 prostopadłej do osi optycznej |
| Oporność, Ohm x cm | 10 16 (25 °), 10 11 (500 °), 10 6 (1000 °) |
| Stała dielektryczna | 11,5 (10 3 - 10 9 Hz, 25 °) równoległe do osi C, 9,3 (10 3 - 10 9 Hz, 25 °) prostopadłe do osi C |
| Wytrzymałość dielektryczna, V / cm | 4 x 10 5 |
| Stracić styczność | 1 x 10 -4 |
| Rozpuszczalność -w wodzie w HNO3, H2SO4, HCl, HF -w alcalis -w stopach metali Mg, Al, Cr, Co, Ni, Na, K, Bi, Zn, Cs | nierozpuszczalny nierozpuszczalny do 300 ° C nierozpuszczalny do 800 ° C nierozpuszczalny do 800-1000 ° C |
| stabilność w promieniowaniu g | Brak zmiany w przepuszczalności powyżej 2,5 mm po ekspozycji na 10 7 rad. Brak widocznego zabarwienia po ekspozycji na 10 8 radów / godz. Przez 60 minut w temperaturze - 195 ° C |
| Stabilność promieniowania protonowego | Brak zmiany w przepuszczalności poniżej 0,3 μm po ekspozycji na całkowitą dawkę 10 12 proton / cm2 |
| Odporność chemiczna | Szafir jest wysoce obojętny i odporny na ataki w większości środowiskach procesowych, w tym w kwasie fluorowodorowym i aplikacjach plazmy fluorowej powszechnie stosowanych w procesach półprzewodnikowych (NF3, CF4) |
co jest zaletą szafiru?
1- Rozcieńczalnik i silniejszy niż standardowe szklane okna
2- Transmisja długości fali od UV do średniej podczerwieni
3- Cechuje się ekstremalną twardością powierzchni i odpornością chemiczną
jakie są aplikacje do szafiru?
Podłoża szafiru / wafle: polerowane na EPI, polerowane optycznie, docierane lub w oprawie, szafirowe dyski,
okna, podłoża, półfabrykaty oraz struktury epitaksjalne "krzem na szafir" (SOS).
3,0 próbki
4. Możemy dostarczyć profesjonalną zindywidualizowaną usługę na czas i zapewnić współpracę
oraz wsparcie nowych produktów i urządzeń technologicznych, w tym innych
materiały półprzewodnikowe wafle i soczewki optyczne jako
