Podłoże SiC
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | zmkj |
| Numer modelu | 4 cale - półtwardy |
Obszary zastosowania
1 elektroniczne urządzenia wysokiej częstotliwości i dużej mocy Diody Schottky'ego, JFET, BJT, PiN, diody, IGBT, MOSFET
2 urządzenia optoelektroniczne: stosowane głównie w diodowym podłożu LED GaN / SiC (GaN / SiC) LED
przewaga
• Niskie niedopasowanie sieci
• Wysoka przewodność cieplna
• Niski pobór mocy
• Doskonałe właściwości przejściowe
• Górny pasmo wzbronione

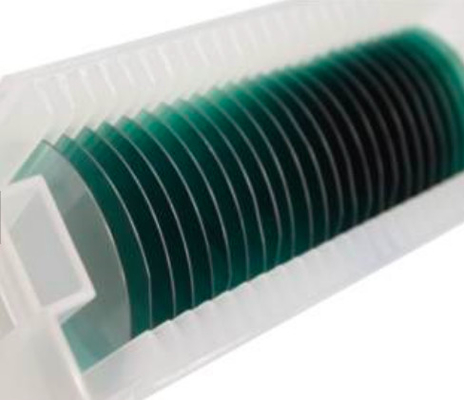

Karborund waflowy na bazie kryształu krzemu SiC
WŁAŚCIWOŚCI MATERIAŁU WĘGLA SILIKONOWEGO
| własność | 4H-SiC, pojedynczy kryształ | 6H-SiC, pojedynczy kryształ |
| Parametry kraty | a = 3,076 Å c = 10,053 Å | a = 3,073 Ł c = 15,117 Ł |
| Sekwencja układania | ABCB | ABCACB |
| Twardość Mohsa | ≈9.2 | ≈9.2 |
| Gęstość | 3,21 g / cm3 | 3,21 g / cm3 |
| Therm. Współczynnik rozszerzenia | 4-5 × 10-6 / K | 4-5 × 10-6 / K |
| Współczynnik załamania przy 750 nm | nie = 2,61 ne = 2,66 | nie = 2,60 ne = 2,65 |
| Stała dielektryczna | c ~ 9,66 | c ~ 9,66 |
| Przewodność cieplna (typ N, 0.02 ohm.cm) | a ~ 4,2 W / cm · K @ 298K c ~ 3,7 W / cm · K @ 298K | |
| Przewodność cieplna (półizolacja) | a ~ 4,9 W / cm · K @ 298K c ~ 3,9 W / cm · K @ 298K | a ~ 4,6 W / cm · K @ 298K c ~ 3,2 W / cm · K @ 298K |
| Pasmo przepaści | 3,23 eV | 3.02 eV |
| Rozbite pole elektryczne | 3-5 × 106V / cm | 3-5 × 106V / cm |
| Prędkość dryfu saturacji | 2,0 × 105 m / s | 2,0 × 105 m / s |
2. podłoże o rozmiarze standardowym
| 3-calowe średnice 4H podłoże z węglika krzemu Specyfikacja | ||||
| WŁASNOŚĆ PODŁOŻA | Ultra Grade | Klasa produkcji | Klasa badawcza | Gatunek manekina |
| Średnica | 76,2 mm ± 0,38 mm | |||
| Orientacja powierzchni | na osi: {0001} ± 0,2 °; poza osią: 4 ° w kierunku <11-20> ± 0,5 ° | |||
| Pierwotna płaska orientacja | <11-20> ± 5,0 ̊ | |||
| Drugorzędna orientacja płaska | 90,0 ̊ CW od pierwotnego ± 5,0 ̊, krzem skierowany do góry | |||
| Pierwotna płaska długość | 22,0 mm ± 2,0 mm | |||
| Drugorzędna płaska długość | 11,0 mm ± 1,5 mm | |||
| Wafer Edge | Ścięcie | |||
| Gęstość mikropipów | ≤1 mikropipes / cm2 | ≤5 mikropipes / cm2 | ≤10 mikropipes / cm2 | ≤50 mikropipes / cm2 |

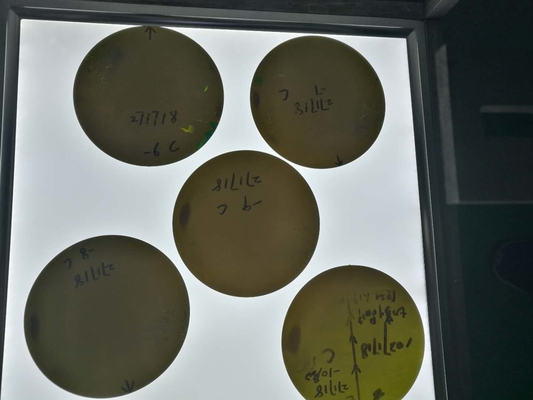

| Obszary Polymetrowe za pomocą intensywnego światła | Nie dozwolone | ≤10% powierzchni | ||
| Oporność | 0,015 Ω · cm ~ 0,028 Ω · cm | (obszar 75%) 0.015Ω · cm ~ 0.028 Ω · cm | ||
| Grubość | 350,0 μm ± 25,0 μm lub 500,0 μm ± 25,0 μm | |||
| TTV | ≤ 10 μm | ≤15 μm | ||
| Łuk (wartość bezwzględna) | ≤15 μm | ≤25 μm | ||
| Osnowa | ≤35 μm | |||
FAQ:
P: Jaki jest sposób wysyłki, koszt i termin płatności?
A: (1) akceptujemy100% T / T Z góry przez DHL, Fedex, EMS itp
(2) Jeśli masz własne konto ekspresowe, to jest świetne. Jeśli nie, pomożemy Ci je wysłać.
Fracht jest zgodny z faktycznym rozliczeniem.
P: Jakie jest twoje MOQ?
Odp .: (1) W przypadku inwentarza, MOQ wynosi 2 sztuki.
(2) W przypadku niestandardowych produktów, MOQ wynosi 25 sztuk w górę.
P: Czy mogę dostosować produkty w zależności od moich potrzeb?
Odp .: Tak, możemy dostosować materiał, specyfikacje i kształt, rozmiar w zależności od Twoich potrzeb.
P: Jaki jest czas dostawy?
Odp .: (1) Dla standardowych produktów
Do ekwipunku: dostawa jest 5 dni roboczych po złożeniu zamówienia.
W przypadku produktów niestandardowych: dostawa następuje 2 lub 3 tygodnie po złożeniu zamówienia.
(2) W przypadku produktów o specjalnym kształcie dostawa wynosi 4 tygodnie po złożeniu zamówienia.
