produkcja manekinów Węglik krzemu klasy badawczej o wysokiej czystości, 4-godzinny pół-nie-domieszkowany przezroczysty wafel sic
  • produkcja manekinów Węglik krzemu klasy badawczej o wysokiej czystości, 4-godzinny pół-nie-domieszkowany przezroczysty wafel sic
  • produkcja manekinów Węglik krzemu klasy badawczej o wysokiej czystości, 4-godzinny pół-nie-domieszkowany przezroczysty wafel sic
  • produkcja manekinów Węglik krzemu klasy badawczej o wysokiej czystości, 4-godzinny pół-nie-domieszkowany przezroczysty wafel sic

produkcja manekinów Węglik krzemu klasy badawczej o wysokiej czystości, 4-godzinny pół-nie-domieszkowany przezroczysty wafel sic

Miejsce pochodzenia CHINY
Nazwa handlowa zmkj
Numer modelu 4 cale - półtwardy
Szczegóły Produktu
Materiał:
kryształ sic
przemysł:
wafel półprzewodnikowy
Podanie:
półprzewodnik, dioda LED, urządzenie, elektronika mocy, 5G
kolor:
niebieski, zielony, biały
Rodzaj:
4H, 6H, DOPED, bez domieszki, wysoka czystość
High Light:

podłoże z węglika krzemu

,

substrat sic

Opis produktu
4H Wysokiej czystości półizolacyjny węglik krzemu Substraty wysokiej czystości 4-calowe podłoża SiC, 4-calowe podłoża z węglika krzemu do półprzewodnikowych 4-calowych substratów SiC, podłoża z węglika krzemu do półprzewodników, sic wafle monokrystaliczne, wlewki satynowe do klejnotów

Informacje o SiC Crystal

Węglik krzemu (SiC), znany również jako karborund / kɑːrbərʌndəm /, jest półprzewodnikiem zawierającym krzem i węgiel o wzorze chemicznym SiC. Występuje w naturze jako niezwykle rzadki mineralny moissanit. Syntetyczny sproszkowany węglik krzemu jest produkowany masowo od 1893 r. Do użytku jako materiał ścierny. Ziarna węglika krzemu można łączyć ze sobą poprzez spiekanie, aby uzyskać bardzo twardą ceramikę, która jest szeroko stosowana w zastosowaniach wymagających wysokiej wytrzymałości, takich jak hamulce samochodowe, sprzęgła samochodowe i płytki ceramiczne w kamizelkach kuloodpornych. Elektroniczne zastosowania węglika krzemu, takie jak diody elektroluminescencyjne (LED) i detektory we wczesnych radiotelefonach, zostały po raz pierwszy zademonstrowane około 1907 roku. SiC jest stosowany w półprzewodnikowych urządzeniach elektronicznych pracujących w wysokich temperaturach lub przy wysokim napięciu, lub w obu. Duże monokryształy z węglika krzemu można hodować za pomocą metody Lely; można je pociąć na klejnoty znane jako syntetyczny moissanit. Węglik krzemu o dużej powierzchni może być wytwarzany z SiO2 zawartego w materiale roślinnym.

Zastosowania substratów i wafli Crystal SiC

Krwawienie z węglika krzemu (SiC) ma wyjątkowe właściwości fizyczne i elektroniczne. W urządzeniach opartych na węgliku krzemu zastosowano optoelektroniczne, o wysokiej temperaturze, odporne na promieniowanie zastosowania o krótkiej długości fali. Urządzenia elektroniczne wysokiej mocy i wysokiej częstotliwości wykonane z SiC są lepsze od urządzeń opartych na Si i GaAs. Poniżej kilka popularnych zastosowań podłoży SiC.

Odkładanie azotku III-V

Warstwy epitaksjalne GaN, AlxGa1-xN i InyGa1-yN na podłożu SiC lub podłożu szafirowym.

Nitride epitaksji galu w szablonach SiC stosuje się do wytwarzania niebieskich diod elektroluminescencyjnych (niebieska dioda LED) i niemal fotowoltaicznych fotodetektorów fotowoltaicznych

Urządzenia optoelektroniczne

Urządzenia oparte na SiC mają niskie niedopasowanie sieci z warstwami epitaksjalnymi III-azotku. Mają wysoką przewodność cieplną i mogą być wykorzystywane do monitorowania procesów spalania i do wszelkiego rodzaju detekcji UV.

Urządzenia półprzewodnikowe oparte na SiC mogą pracować w bardzo nieprzyjaznym środowisku, takim jak wysoka temperatura, wysoka moc i wysokie promieniowanie.

Urządzenia dużej mocy

SiC ma następujące właściwości:

Wide Energy Bandgap

Wysokie pole elektryczne

Wysoka prędkość dryftu nasycenia

Wysoka przewodność cieplna

SiC jest używany do wytwarzania urządzeń o bardzo wysokim napięciu i dużej mocy, takich jak diody, tranzystory mocy i urządzenia mikrofalowe dużej mocy. W porównaniu do konwencjonalnych urządzeń Si, urządzenia oparte na SiC mają większą prędkość przełączania, wyższe napięcia, niższe rezystancje pasożytnicze, mniejszy rozmiar, mniejsze zapotrzebowanie na chłodzenie ze względu na wysoką temperaturę.

SiC ma wyższe przewodnictwo cieplne niż GaAs lub Si, co oznacza, że ​​urządzenia SiC mogą teoretycznie działać przy wyższych gęstościach mocy niż GaAs lub Si. Wyższa przewodność cieplna w połączeniu z szerokim pasmem wzbronionym i wysokim polem krytycznym dają półprzewodnikom SiC przewagę, gdy wysoka moc jest kluczową pożądaną cechą urządzenia.

Obecnie węglik krzemu (SiC) jest szeroko stosowany w aplikacjach MMIC o dużej mocy. SiC jest również stosowany jako substrat do epitaksjalnego wzrostu GaN dla jeszcze większych urządzeń MMIC mocy

Urządzenia wysokotemperaturowe

Ponieważ SiC ma wysokie przewodnictwo cieplne, SiC rozprasza ciepło szybciej niż inne materiały półprzewodnikowe. Umożliwia to pracę urządzeń SiC przy bardzo wysokich poziomach mocy i nadal rozprasza duże ilości nadwyżki ciepła wytwarzanej z urządzeń.

Urządzenia o wysokiej częstotliwości

Elektronika mikrofalowa oparta na SiC służy do komunikacji bezprzewodowej i rad

2. rozmiar substratów

4-calowe średnice 4H-pół-krzemowe specyfikacje podłoża

WŁASNOŚĆ PODŁOŻA

Klasa produkcji

Klasa badawcza

Gatunek manekina

Średnica

100,0 mm + 0,0 / -0,5 mm

Orientacja powierzchni

{0001} ± 0,2 °

Pierwotna płaska orientacja

< 11-20> ± 5,0 ̊

Drugorzędna orientacja płaska

90,0 ̊ CW od pierwotnego ± 5,0 ̊, krzem skierowany do góry

Pierwotna płaska długość

32,5 mm ± 2,0 mm

Drugorzędna płaska długość

18,0 mm ± 2,0 mm

Wafer Edge

Ścięcie

Gęstość mikropipów

≤5 mikropipes / cm 2

10 mikropipes / cm 2

≤50 mikropipes / cm 2

Obszary Polymetrowe za pomocą intensywnego światła

Nie dozwolone

10% powierzchni

Oporność

1E7 Ω · cm

( obszar 75% ) ≥1E 7 Ω · cm

Grubość

350,0 μm ± 25,0 μm lub 50 ± 0,0 μm ± 25,0 μm

TTV

10μm

15 μm

Łuk ( wartość bezwzględna )

25 μm

30 μm

Osnowa

45 μm

Wykończenie powierzchni

Dwustronnie polski, Si Face CMP ( polerowanie chemiczne )

Chropowatość powierzchni

CMP Si Face Ra≤0,5 nm

Nie dotyczy

Pęknięcia przy silnym świetle

Nie dozwolone

Krawędzie krawędzi / wcięcia za pomocą rozproszonego oświetlenia

Nie dozwolone

Ilość2 < 1,0 mm szerokość i głębokość

Ilość2 < 1,0 mm szerokość i głębokość

Łączny obszar użytkowy

≥90%

≥80%

Nie dotyczy

Inny rozmiar

3-calowe średnice 4H podłoże z węglika krzemu Specyfikacja

WŁASNOŚĆ PODŁOŻA

Klasa produkcji

Klasa badawcza

Gatunek manekina

Średnica

76,2 mm ± 0,38 mm

Orientacja powierzchni

{0001} ± 0,2 °

Pierwotna płaska orientacja

< 11-20> ± 5,0 ̊

Drugorzędna orientacja płaska

90,0 ̊ CW od pierwotnego ± 5,0 ̊, krzem skierowany do góry

Pierwotna płaska długość

22,0 mm ± 2,0 mm

Drugorzędna płaska długość

11,0 mm ± 1,5 mm

Wafer Edge

Ścięcie

Gęstość mikropipów

≤5 mikropipes / cm 2

10 mikropipes / cm 2

≤50 mikropipes / cm 2

Obszary Polymetrowe za pomocą intensywnego światła

Nie dozwolone

10% powierzchni

Oporność

1E7 Ω · cm

( obszar 75% ) 1E7 Ω · cm

Grubość

350,0 μm ± 25,0 μm lub 50 ± 0,0 μm ± 25,0 μm

TTV

≤ 10 μm

≤15 μm

Łuk ( wartość bezwzględna )

≤15 μm

≤25 μm

Osnowa

≤35 μm

Wykończenie powierzchni

Dwustronnie polski, Si Face CMP ( polerowanie chemiczne )

Chropowatość powierzchni

CMP Si Face Ra≤0,5 nm

Nie dotyczy

Pęknięcia przy silnym świetle

Nie dozwolone

Krawędzie krawędzi / wcięcia za pomocą rozproszonego oświetlenia

Nie dozwolone

Ilość2 < 1,0 mm szerokość i głębokość

Ilość2 < 1,0 mm szerokość i głębokość

Łączny obszar użytkowy

> 90%

> 80%

Nie dotyczy

* Inne specyfikacje można dostosować zgodnie z wymaganiami klienta

2-calowe średnice 4H podłoże z węglika spiekanego Dane techniczne

WŁASNOŚĆ PODŁOŻA

Klasa produkcji

Klasa badawcza

Gatunek manekina

Średnica

50,8 mm ± 0,38 mm

Orientacja powierzchni

{0001} ± 0,2 °

Pierwotna płaska orientacja

< 11-20> ± 5,0 ̊

Drugorzędna orientacja płaska

90,0 ̊ CW od pierwotnego ± 5,0 ̊, krzem skierowany do góry

Pierwotna płaska długość

16,0 mm ± 1,65 mm

Drugorzędna płaska długość

8,0 mm ± 1,65 mm

Wafer Edge

Ścięcie

Gęstość mikropipów

≤5 mikropipes / cm 2

10 mikropipes / cm 2

≤50 mikropipes / cm 2

Obszary Polymetrowe za pomocą intensywnego światła

Nie dozwolone

10% powierzchni

Oporność

1E7 Ω · cm

( obszar 75% ) 1E7 Ω · cm

Grubość

350,0 μm ± 25,0 μm lub 50 ± 0,0 μm ± 25,0 μm

TTV

≤ 10 μm

≤15 μm

Łuk ( wartość bezwzględna )

≤ 10 μm

≤15 μm

Osnowa

25 μm

Wykończenie powierzchni

Dwustronnie polski, Si Face CMP ( polerowanie chemiczne )

Chropowatość powierzchni

CMP Si Face Ra≤0,5 nm

Nie dotyczy

Pęknięcia przy silnym świetle

Nie dozwolone

Krawędzie krawędzi / wcięcia za pomocą rozproszonego oświetlenia

page2image63440

Nie dozwolone

Ilość2 < 1,0 mm szerokość i głębokość

Ilość2 < 1,0 mm szerokość i głębokość

Łączny obszar użytkowy

≥90%

≥80%

Nie dotyczy

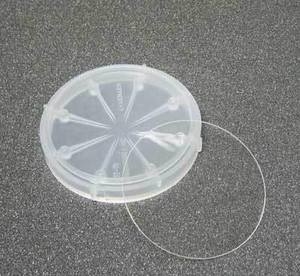

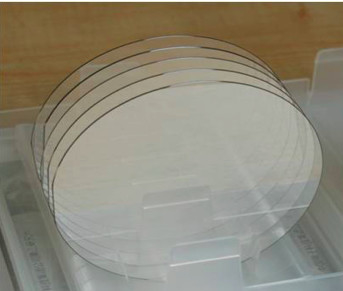

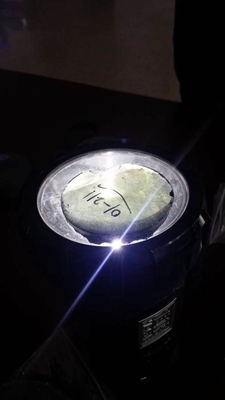

3.obrazki

FAQ:

P: Jaki jest sposób wysyłki i kosztów?

Odp .: (1) Akceptujemy DHL, Fedex, EMS itp.

(2) Jeśli masz własne konto ekspresowe, to jest świetne. Jeśli nie, pomożemy Ci je wysłać.

Fracht jest zgodny z faktycznym rozliczeniem lub przez FOB.

P: Jak zapłacić?

Odp .: 100% T / T, Paypal,

P: Jakie jest Twoje MOQ i czas dostawy?

Odp .: (1) W przypadku inwentaryzacji, MOQ wynosi 2 sztuki w ciągu 10 dni

(2) W przypadku niestandardowych produktów MOQ wynosi 10 sztuk w ciągu 10-20 dni.

P: Czy mogę dostosować produkty w zależności od moich potrzeb?

Odp .: Tak, możemy dostosować materiał, specyfikacje i kształt, grubość, rozmiar, powierzchnię.
